REFRIGERANT FAQ

Quelle est la procédure pour charger le fluide frigorigène?

How does the refrigerant charging procedure take place?

Procédure de charge:

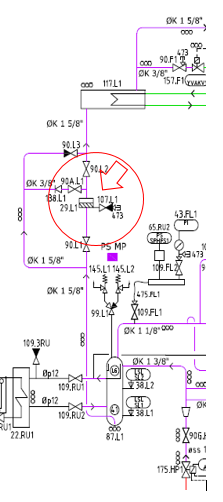

  1. La charge doit se faire côté réservoir de liquide. Voir l’image ci-contre.
  2. Assurez-vous que l’ensemble des vannes de la centrale et de l’installation soient ouvertes.
  3. Remplissez le circuit avec 10 bars de CO2 à l’état vapeur (afin de s’assurer d’être au-dessus du point triple). Assurez-vous que toute partie de circuit soient à 10 bars au moins.
  4. Fermez tous les détendeurs des évaporateurs.
  5. Fermez la vanne sur le départ liquide.
  6. Vérifiez le bon positionnement de chaque vanne.
  7. Ouvrez toutes les vannes de service des compresseurs.
  8. Activez l’automate de centrale (Interrupteur principal « ON ». Les compresseurs BT doivent être désactivés).
  9. Remplissez le réservoir de liquide avec du CO2 liquide.
  10. Vérifiez que les vannes flash s’ouvrent correctement.
  11. Vérifiez qu’un compresseur MT démarre (démarrez la centrale avec seulement un compresseur à la fois).
  12. Lorsque la charge est pratiquement terminée (le voyant en bas du réservoir est plein), ouvrez le départ liquide avec précaution.
  13. Nous vous conseillons de laisser les régulateurs de postes éteints puis d’ouvrir le départ liquide. Ensuite, vous pourrez vérifier que tous les détendeurs sont bien étanches en observant les pressions des aspirations.
  14. Mettez en service la moitié des évaporateurs MT (laissez l’autre moitié en arrêt).
  15. Laissez le temps à l’étage MT de se stabiliser avec les postes en fonctionnement (50% de la puissance MT). Surveillez particulièrement la surchauffe totale, et la surchauffe fonctionnelle de chaque évaporateur.
  16. Continuez la mise en service de l’étage MT en mettant en service les postes restants pour stabiliser le fonctionnement de la MT (avec 100% des postes en route).
  17. Vérifiez que les pressions du gaz-cooler et du réservoir soient régulées correctement et complétez la charge de fluide si nécessaire.
  18. Démarrez l’étage BT dans un second temps.
  19. Mettez en service la moitié des évaporateurs BT (l’autre moitié reste à l’arrêt).
  20. Vérifiez qu’un compresseur BT démarre correctement.
  21. Laissez le temps à l’étage BT de se stabiliser avec les postes en fonctionnement (50% de la puissance BT). Surveillez particulièrement la surchauffe totale, et la surchauffe fonctionnelle de chaque évaporateur. Complétez la mise en service en démarrant l’autre moitié des postes (100% de la puissance BT).
  22. Lorsque la charge de CO2 est terminée, le niveau dans le réservoir doit se situer entre le voyant du bas et celui du milieu.
